CX Handkettenzug

Traglast

250 kg – 1.000 kg

Umgebungstemperatur

-40 °C bis +60 °C

Luftfeuchtigkeit

100 %

Der KITO CX Handkettenzug aus Aluminum ist der Kleinste und Leichteste unter den KITO Handkettenzügen. Mit Traglasten von 250 kg bis zu 1000 kg kommt er überall dort zum Einsatz, wo mit leichter Handhabung, Portabilität und Zuverlässigkeit gehoben werden muss.
Nutzen
  • Minimale Bauhöhe – extrem kompaktes und leichtes Design
  • Millimetergenaue Hubbewegungen und geringe Handbedienkraft durch feinverzahntes Präzisionsgetriebe
  • Hohe Sicherheit – Überlastschutz als Standardausstattung
Geprüfte Sicherheit

01. Mehr als der Standard

CX003
cx_variation_01
250 kg Traglast
CX003 Handkettenzug
Der CX003 hat eine minimale Bauhöhe von nur 217 mm und extrem leichte Ausführung mit einem Eigengewicht von nur 2,4 kg.
CX005
cx_variation_02
500 kg Traglast
CX005 Handkettenzug
Der CX005 hat eine minimale Bauhöhe von nur 260 mm und extrem leichte Ausführung mit einem Eigengewicht von nur 4,5 kg.
CX010
cx_variation_03
1.000 kg Traglast
CX010 Handkettenzug
Der CX010 hat eine minimale Bauhöhe von nur 360 mm und extrem leichte Ausführung mit einem Eigengewicht von nur 7,3 kg. Der Twist Checker ist beim CX010 Standardausstattung. Er ermöglicht eine schnelle und leichte Überprüfung, ob die Kette verdreht ist.
Dieser Inhalt wurde blockiert.Durch das laden akzeptieren Sie unsere Datenschutzerklärung.

02. Ihre Vorteile​

Twist Checker
cx_benefit_01
Erhöhte Sicherheit
Twist Checker beim CX010
Der Twist Checker ist beim CX010 Standardausstattung. Er ermöglicht eine schnelle und leichte Überprüfung, ob die Kette verdreht ist.
Hochwertiges Aluminiumgehäuse
cx_benefit_02
Kompaktes Design
Aluminiumgehäuse
Hochwertiges Aluminiumgehäuse ohne hervorstehende Bolzen. Ergonomisch, leicht und minimierte Verletzungsgefahr. Wärmebehandelter Stahlrahmen mit Lager für Getriebe und Lastrad. Sorgt für stabile und sichere Drehung von Getriebe und Ritzelwelle.
Überlastschutz
cx_benefit_03
Gehört zum Standard
Überlastschutz
Beim CX gehört der Überlastschutz zur Standardausstattung. Verhindert gefährliche Situationen bei Fehlbedienung des Kettenzuges.
Leicht und Kompakt
cx_benefit_04
Geringes Gewicht, starke Leistung
Leicht und Kompakt
Mit 2,4 kg Eigengewicht, einer minimalen Bauhöhe von 217 mm und 250 kg Traglast gehört der KITO CX003 Handkettenzug unübertroffen zu den kleinsten und leichtesten bei den Kettenzügen. Das Gerät hat eine Bedienkraft von nur 14,7 daN und gehört damit zu den am leichtesten zu bedienenden Hebezeugen weltweit.
Hakenmaulsicherung
cx_construction_01
Geführte Hakenverriegelung
Hakenmaulsicherung
Die Ober- und Unterhaken haben einen besonders großen Innendurchmesser und ausreichend Platz für Anschlagmittel. Die Hakenmaulsicherung mit geführter Hakenverriegelung am Ober- und Unterhaken verhindert das ungewollte Herausrutschen von Anschlagmitteln.

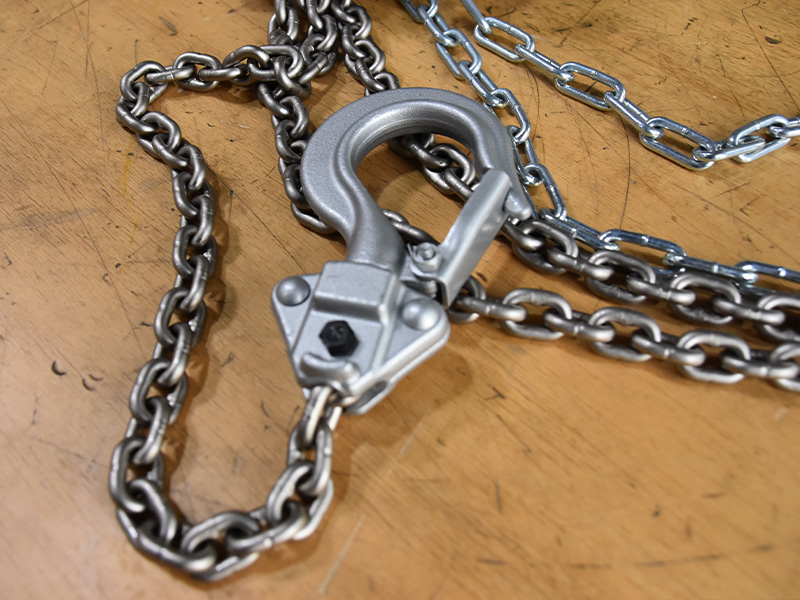

Lastkette
cx_construction_02
Korrosionsbeständig und verschleißarm
Vernickelte Lastkette
KITO ist der einzige Hersteller weltweit, der seine Lastkette stromlos vernickelt. Die KITO qualitativ hochwertige Lastkette schützt vor mechanischer Beschädigung. Die Güteklasse T, Ausführung V 1000 N/mm² liegt dabei über der Mindestanforderung von 800 N/mm². Die Symbiose von Hebezeug und Kette gewährleistet die bestmögliche Sicherheit, Langlebigkeit und Effizienz. Die Lastkette zeichnet sich durch einen hervorragenden Dauerbiegungswiederstand, eine besondere Oberflächenhärte, eine Verhinderung einer Wasserstoffversprödung und einer hohen Zugfestigkeit sowie einer sehr hohen Bruchspannung aus. Die Lastkette hält Einsatztemperaturen von -40 °C bis +200 °C aus.

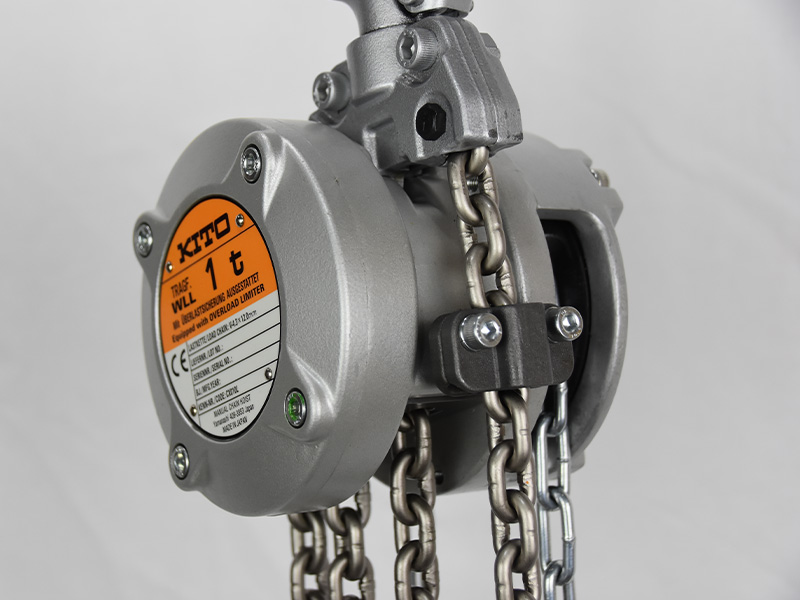

Präzisionsgetriebe
cx_construction_03
Top Qualität durch spezielle Herstellungsprozesse
Feinverzahntes Präzisionsgetriebe
Millimetergenaue Hubbewegungen und geringe Handbedienkraft durch feinverzahntes Präzisionsgetriebe. Die Getriebezahnräder und das Lastritzel sind kaltgeschmiedet, maschinell bearbeitet und wärmebehandelt. Dies sorgt für maximale Widerstandsfestigkeit und Materialfestigkeit.

03. Darf’s etwas mehr sein​

Der selbstschließende KITO Sicherheitshaken verriegelt sich automatisch, sobald eine Last anhängt. Zum Lösen der Last muss der Bediener den Haken manuell entriegeln. So wird ein unbeabsichtigtes Öffnen verhindert. Der Sicherheitshaken steht für volle Sicherheit beim Heben und Senken, da die Sicherheitsklappe nicht entfernt werden kann.

04. Überall im Einsatz​

Die KITO CX Handkettenzüge sind mit dem GS-Zeichen „Geprüfte Sicherheit“ der Deutschen Gesetzlichen Unfallversicherung (DGUV) ausgezeichnet. Sie eignen sich hervorragend für die unterschiedlichsten Anwendungen bis 1.000 kg Trglast.
  • Metallbau & Werften
  • Instandhaltung & Werkstätten
  • Baustellen & Montagen
  • Brückenbau
  • Industrieanwendungen u. v. m.

05. Technische Daten​

Traglast
Bis 1.000 kg Traglast
Vernickelte Lastkette
Güteklasse T, Ausführung V 1000 N/mm²
Minimale Bauhöhe
217 mm, 260 mm, 360 mm
Standardhubhöhe
3,0 m
Eigengewicht
2,4 kg, 4,5 kg, 7,3 kg
Überlastschutz
Als Standard
Twist Checker *beim CX010
Leichte Überprüfung, ob die Kette verdreht ist.
Schutz des Kettenbolzens
Durch Aussparungen an der Hakenbefestigung

06. Digitaler Support​

Videos​
Alles auf einen Blick
KITO CX-Serie
In diesem Video präsentieren wir Ihnen unsere KITO CX-Serie. Erleben Sie unseren KITO CX Handkettenzug hautnah. Weitere Videos finden Sie auf unserem KITO MediaHub.

Downloads​

Handbuch
CX
Zertifikate
GS Zeichen
Flyer
CX
