Fallstudien

Alles andere als oberflächlich

Individuelle Hebelösungen für Anlagen zur Metallbeschichtung

Die Firma Hentschel Harteloxal aus Baden-Württemberg betreibt seit über 30 Jahren Anlagen zur Beschichtung von Metallteilen aus Aluminium, Chrom oder Edelstahl, die z. B. im Maschinenbau oder in der Luftfahrt eingesetzt werden. Im Laufe der Jahre hat sich die Produktionsfläche des Betriebes nach und nach auf zwei große Hallen vergrößert; weshalb es in den beiden Produktionshallen unterschiedliche Methoden zur Beförderung der Metallteile und zur Versenkung in die Becken gab. KITO EUROPE hat zusammen mit Partner Carl Stahl bei Hentschel Harteloxal aufgeräumt und ein effizientes Kransystem konzipiert.

Hentschel Harteloxal verfügt über zwei Produktionshallen zur Metallveredelung. Beide beinhalten Galvanisierungs- und Tauchbecken mit flüssiger Beschichtung, in denen Metallteile hochwertigen Korrosions- oder Verschleißschutz erhalten. Bis zur Überarbeitung der Deckenkonstruktion wurden die Teile noch oft per Hand in die Wannen versenkt und herausgehoben. Im Hinblick auf die Sicherheit und den Komfort der Mitarbeiter gab es nun aber eine klare Aufgabe: Die Installation eines effizienten Kransystems, mit dem die Bleche präzise in die Becken getaucht werden können. Auf dem Boden sollte so viel Freiraum wie möglich für die Ablage gegeben sein. An der Decke durften eine bestehende Krananlage und angebrachte Sprinklerrohre nicht beeinträchtigt werden – und trotzdem musste es größtmögliche Anfahrmaße zu den Seiten und zum Kranbahnende geben.

Komplexe Herausforderung: ein großer Arbeitsbereich, wenig Spielraum an der Decke

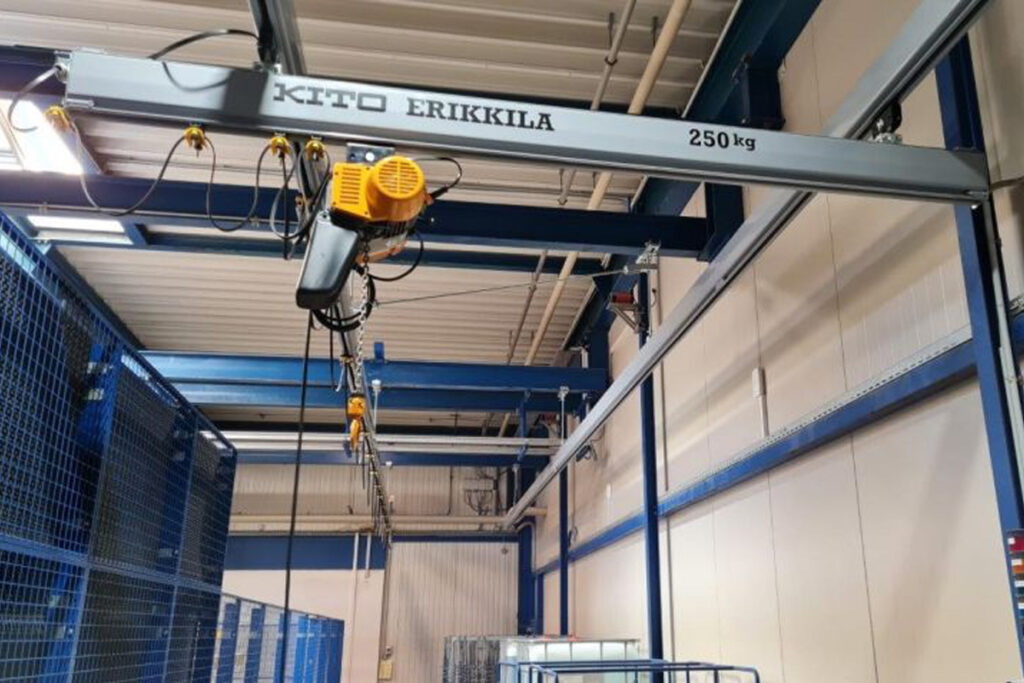

Um den maximalen Nutzen aus der bekranbaren Fläche herauszuholen, empfahl KITO Partner Carl Stahl eine Kombination aus einem KITO ERIKKILA PROSYSTEM und dem KITO EQ Elektrokettenzug. Die KITO ERIKKILA Kranbahnen wurden mit unterschiedlichen Brückenspannweiten und asymmetrischen Überständen entworfen, so dass sie sich perfekt in die Produktionshalle unter das bestehende System einfügen. Da die Abhängungen unterschiedliche Abstände und Höhen haben mussten, wurden diese mit Niveauausgleich gewählt. So kann jede Last gleichmäßig und fließend transportiert werden.

KITO EQ: Ein effizientes und starkes Hebezeug für jede Produktion

Durch den KITO EQ wird das Hand ling der Metallteile für die Arbeiter deutlich komfortabler. Dank des serienmäßig integrierten, hochwertigen Frequenzumrichters können die Teile mit einer äußerst hohen Laufruhe gezielt in die Beschichtungsbecken getaucht und anschließend zum Trocknen platziert werden. Der starke KITO EQ Elektrokettenzug aus Aluminiumdruckguss kommt bei Hentschel Harteloxal mit einer Tragfähigkeit von bis zu 250 kg und einer 3 Meter langen, stromlos-vernickelten Lastkette zum Einsatz. Weitere Sicherheitsmerkmale der Standard-Ausführung: die Zylinder-Ankerbremse, elektronischer Überhitzungsschutz und eine Überlastsicherung. So müssen keine weiteren Hilfsmittel eingesetzt werden und alle bisherigen Transportelemente am Boden konnten entfernt werden.

Eine Veredelung für den Metallveredler: Durch das perfekte Zusammenspiel der KITO ERIKKILA PROSYSTEM Krane und dem KITO EQ Elektrokettenzug entsteht ein rundum störungsfreier Betrieb mit höchster Sicherheit für die Mitarbeiter.
